プレハブ冷蔵庫組立て写真・方法 (簡易Ver.)

詳細Ver.は限定公開ですので、お見積り送付時に認証コードをお伝えします。

到着時の荷造り状態

プレハブ冷蔵庫1.5坪
到着時の荷造り状態

梱包をわけて4種類に分けてください。

① 梱包をわけて4種類に分けてください。

  1. 天井(外枠に壁パネルと連結するためのボルト用の穴あり)
  2. 壁、コーナーパネル(庫内の高さと同じ長さ)
  3. ドア


据付台固定用ビスで固定し、据付ベースを組み立てます。

② 据付台固定用ビスで固定し、据付ベースを組み立てます。

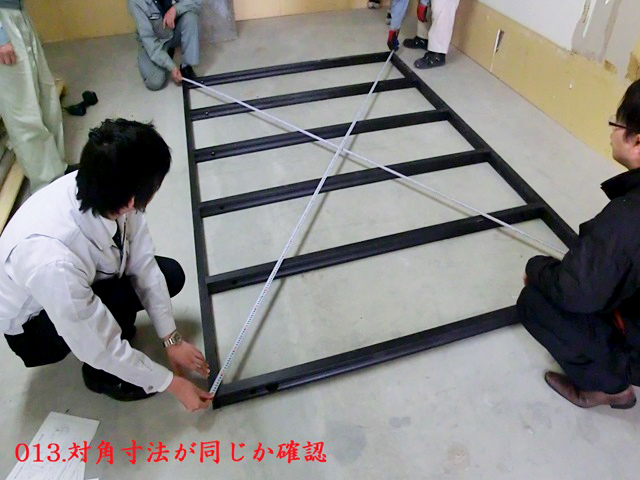

組立ての際には水平器で水平を出してください。水平を出すためのライナー(鉄板の切板)を使用してください。
(材料の箱の中に入ってます)


床パネルの下側に排水パイプを取付する。

③ 床パネルの下側に排水パイプを取付する。

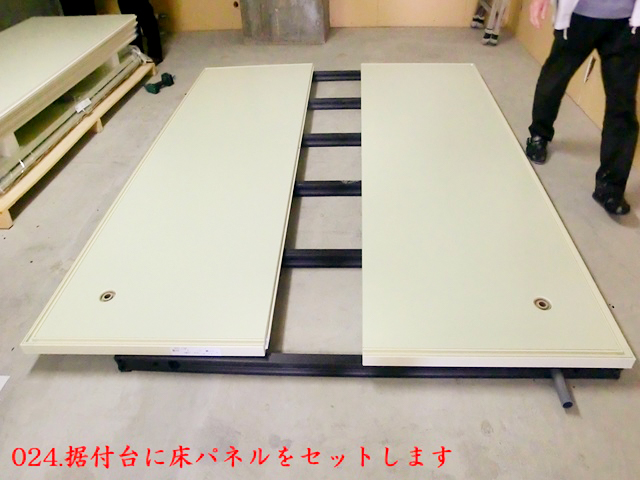

床パネルを設置します。

床パネルを設置します。

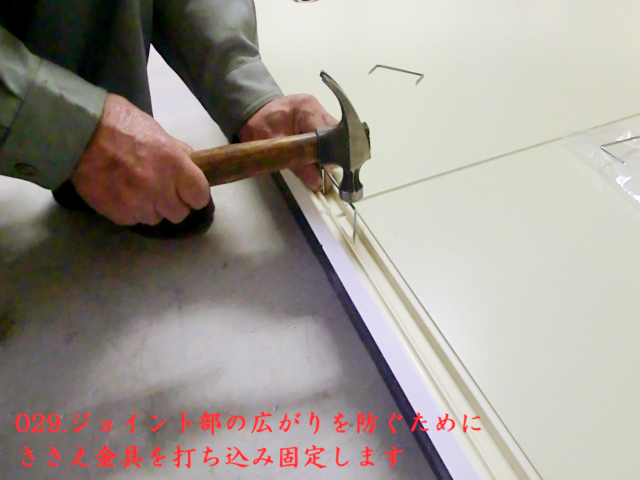

各連結部をささえ金具で固定します。

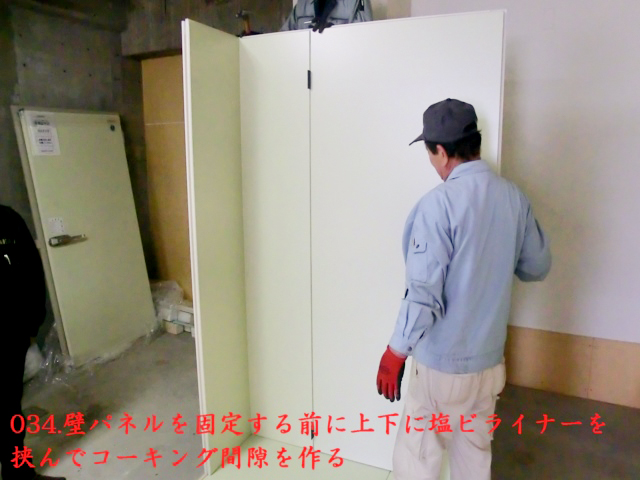

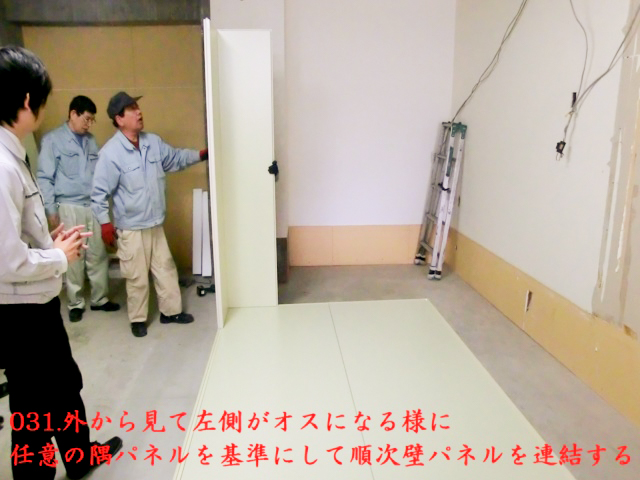

壁パネル、コーナーパネルは仮に立てかけて上下、表裏、オス・メスを確認する。

④ 壁パネル、コーナーパネルは仮に立てかけて上下、表裏、オス・メスを確認する。

壁パネルは基本的に庫外側から見て左がオスです。

壁パネルは基本的に庫外側から見て左がオスです。

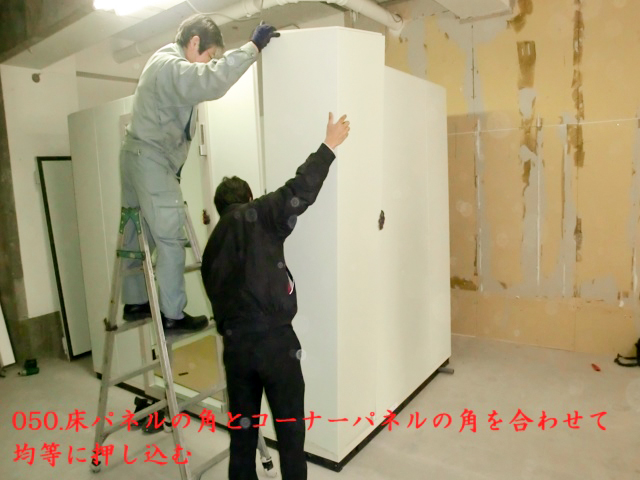

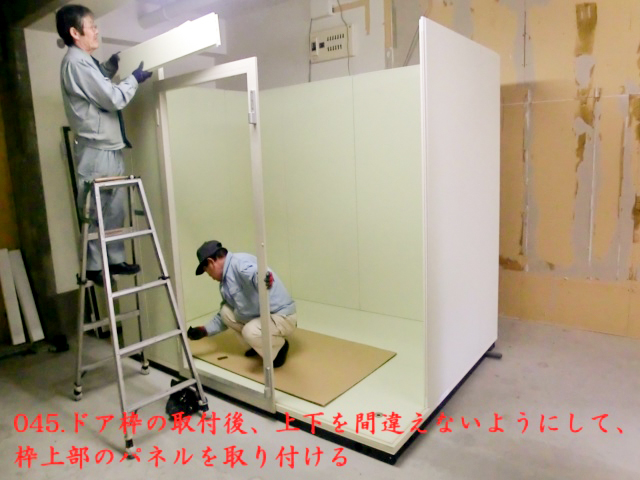

ドア枠を組んでから最後のコーナーを組みます。

コーナーから組み、壁→コーナーの順で組んでいき、最後のコーナーは残してドア枠を組んでから最後のコーナーを組みます。

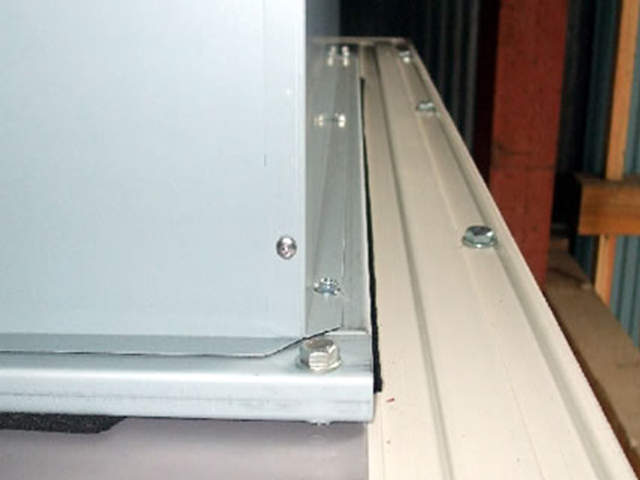

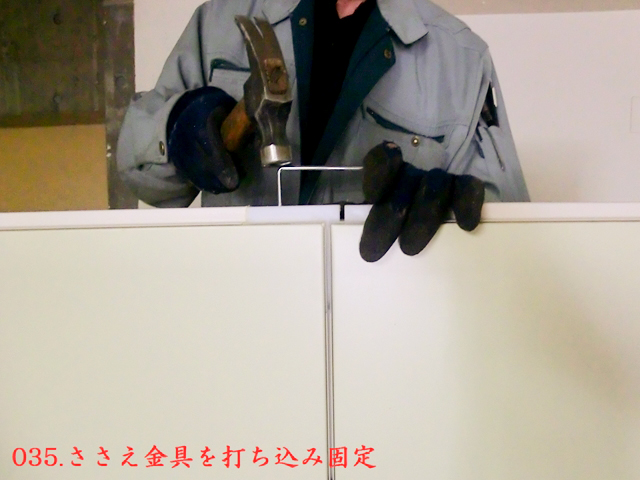

各パネルの連結部の上側もささえ金具で固定する。

各パネルの連結部の上側もささえ金具で固定する。

各パネルの連結部の上側もささえ金具で固定する。

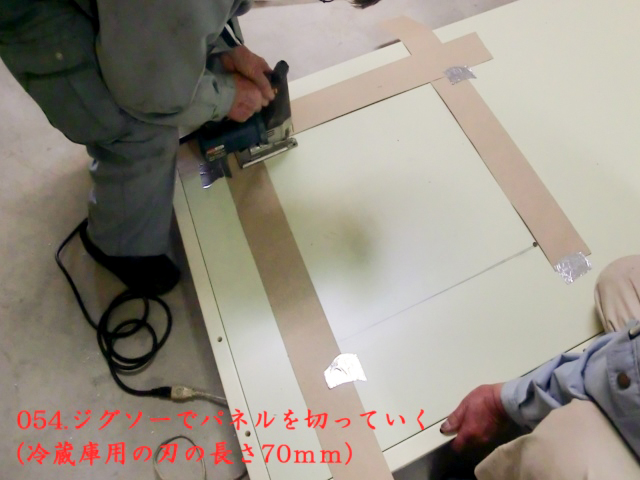

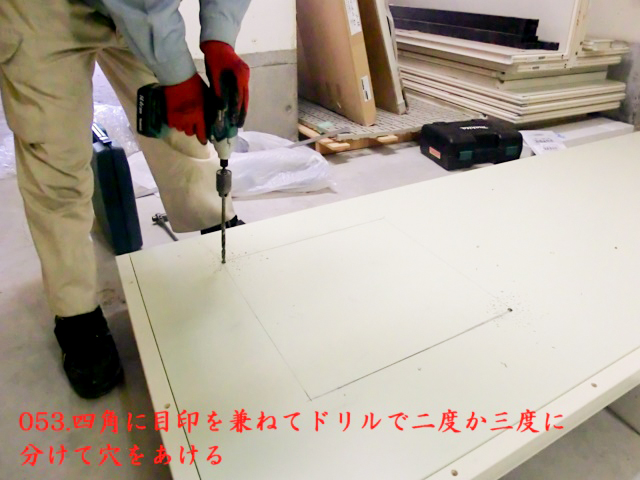

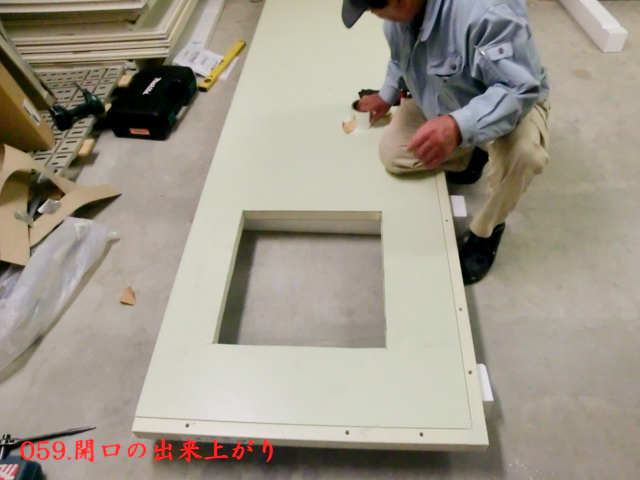

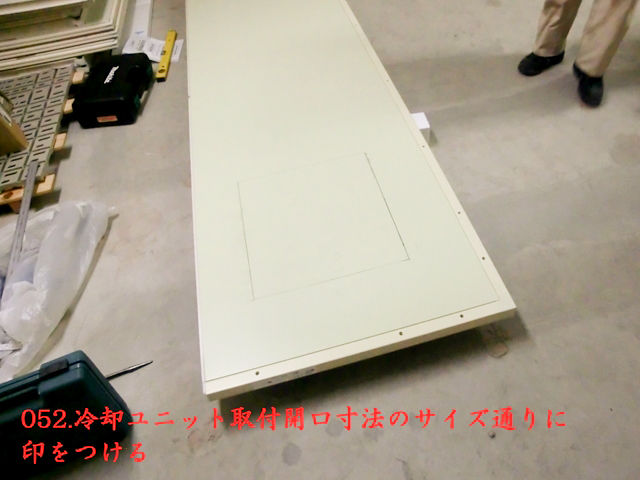

冷却ユニットの取付開口寸法を墨出しし、角をドリルで穴をあけて、ジグソーで切っていきます。

⑤ 冷却ユニットの取付開口寸法を墨出しし、角をドリルで穴をあけて、ジグソーで切っていきます。

冷却ユニットの取付開口寸法を墨出しし、角をドリルで穴をあけて、ジグソーで切っていきます。



サンダーでも切れますが、ジグソーのほうがキレイに切れます。

サンダーでも切れますが、ジグソーのほうがキレイに切れます。

サンダーでも切れますが、ジグソーのほうがキレイに切れます。

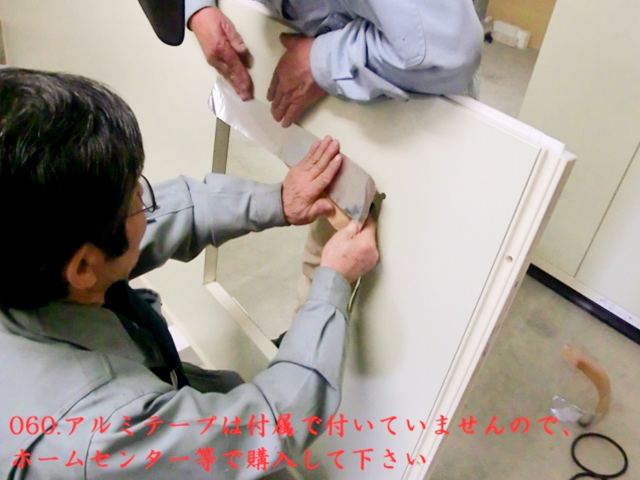

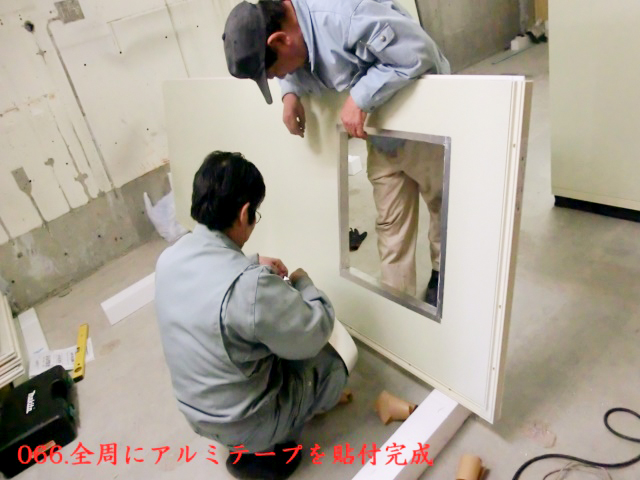

切った両断面をアルミテープで保護します。

切った両断面をアルミテープで保護します。

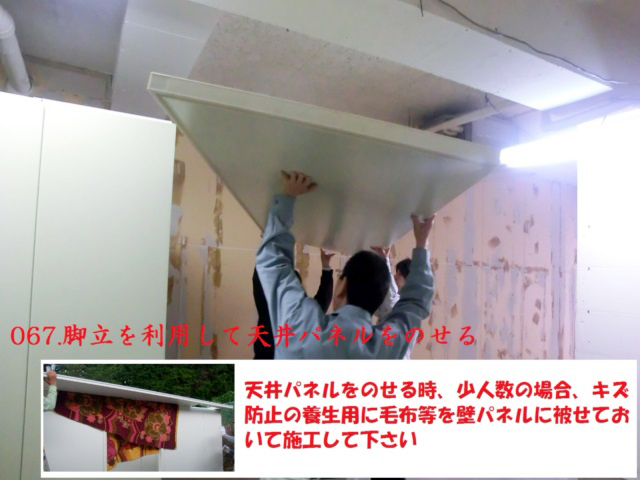

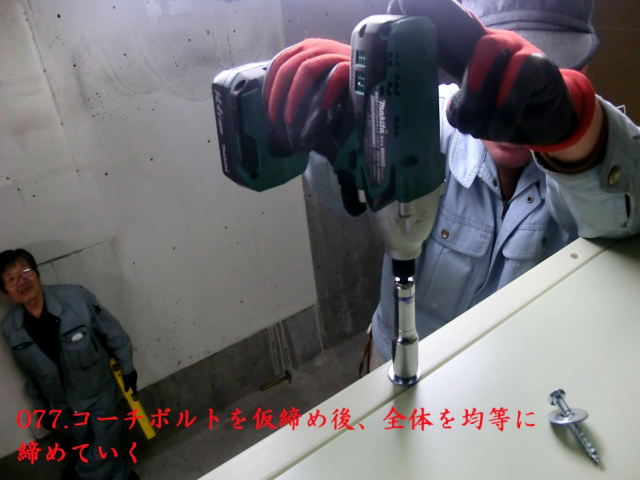

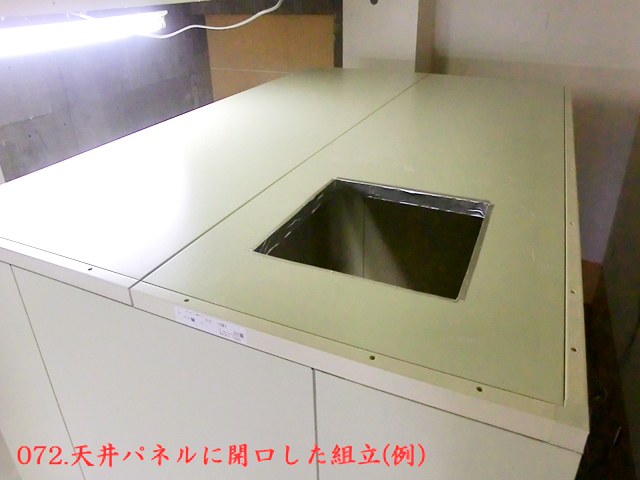

天井パネルを組み、コーチボルトで固定します。

⑥ 天井パネルを組み、コーチボルトで固定します。

冷却ユニットは入り口ドアから離れた方に取り付ける。

冷却ユニットは入り口ドアから離れた方に取り付ける。

冷却ユニットは入り口ドアから離れた方に取り付ける。



冷却ユニットは入り口ドアから離れた方に取り付ける。

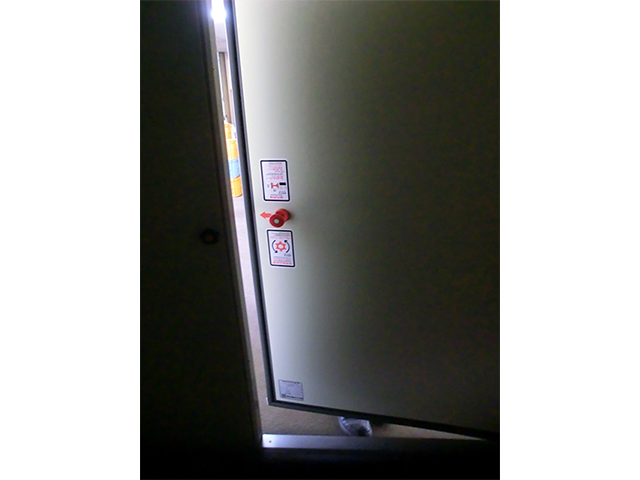

ドアを組み立てます。 庫内側からの写真

⑦ ドアを組み立てます。
庫内側からの写真

庫外側からの写真

庫外側からの写真

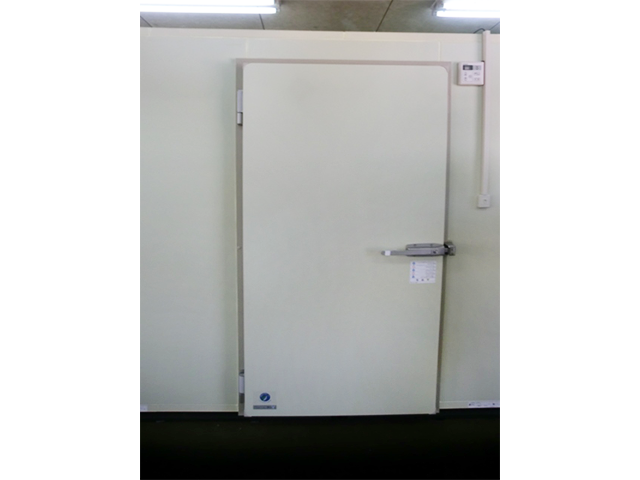

4方枠VQ標準片開き扉

4方枠VQ標準片開き扉

取り付けボルトで固定後配線工事します。

パナソニック天井置き型の場合:冷却ユニットを取り付け穴に落とし込み取り付けボルトで固定後配線工事します。

ダイキン天井置き型の場合:冷却ユニットを取り付け穴に落とし込み後、庫内側にパッキン取付、取り付けボルトで固定後、配線工事します。

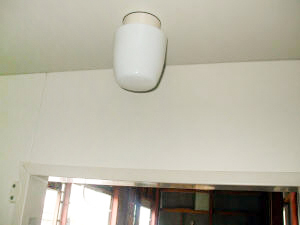

照明本体、リモコン、庫内照明スイッチを取り付けます。

⑨ 次は照明本体、リモコン、庫内照明スイッチを取り付けます。


照明本体、リモコン、庫内照明スイッチを取り付けます。

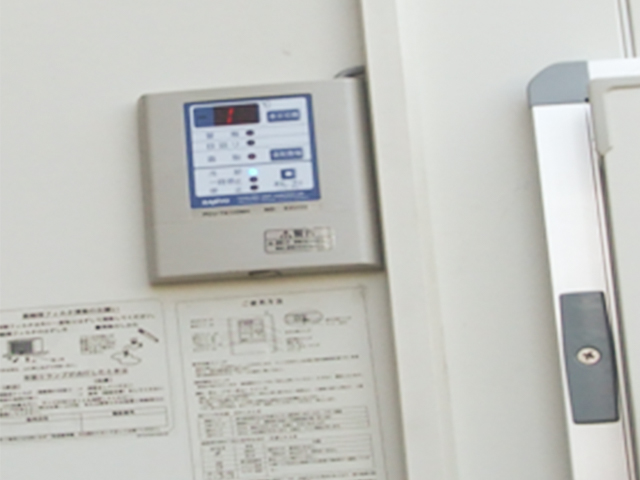

リモコンはドア枠の上面にあわせ、照明スイッチは地面から1500mmのところを上面にしてください。

リモコンはドア枠の上面にあわせ、照明スイッチは地面から1500mmのところを上面にしてください。

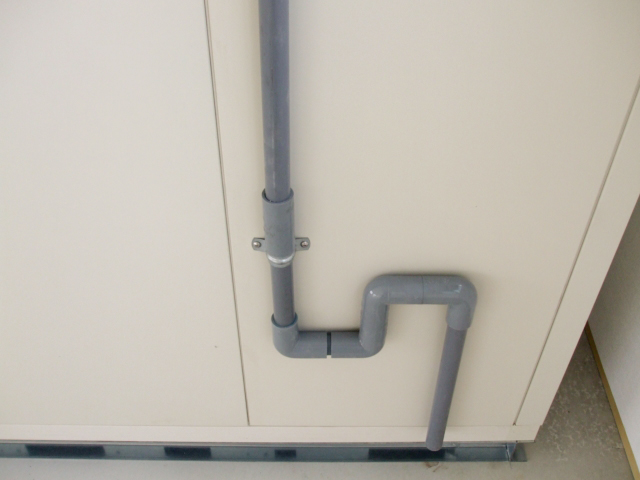

写真のように排水トラップをVPΦ20で作ります。

⑩ 写真のように排水トラップをVPΦ20で作ります。

ゴミが詰まった場合、掃除がしやすい様にバンドの上のソケットは接着剤をつけない方法もあります。

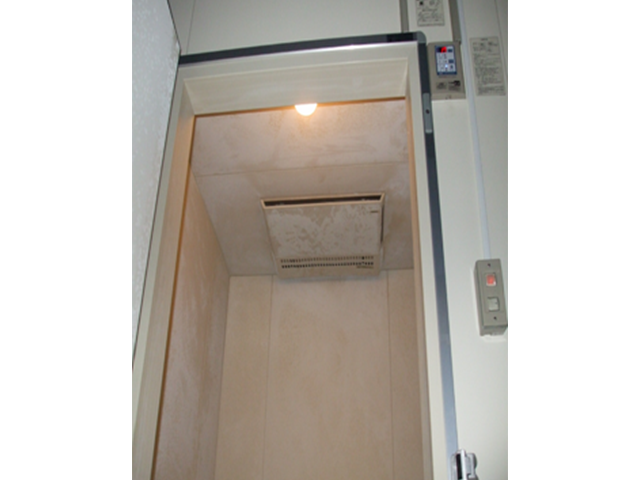

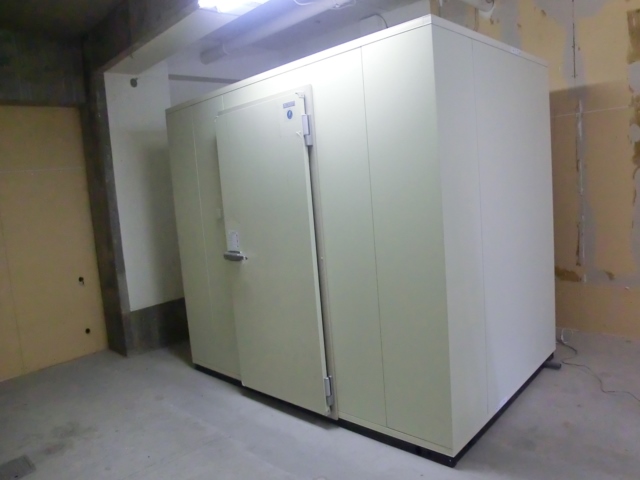

プレハブ冷蔵庫完成写真です。

⑪ プレハブ冷蔵庫完成写真です。
